（一）機(jī)能

十溴二苯醚（decabromodiphenyl oxide,DBDPO）份子式為C12OBr10,絕對(duì)份子品質(zhì)為959.17，實(shí)踐溴含量為83.31%。

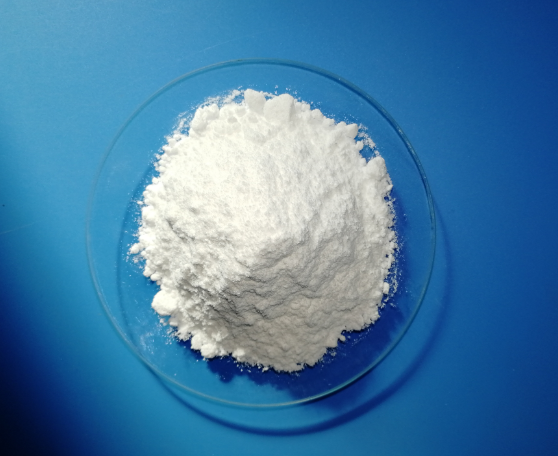

工業(yè)品為紅色粉末，熔點(diǎn)300℃～310℃，溴含量約83%，真空密度約3.3g/cm3，聚積密度為1.42g/ cm3（密裝）或1.07g/ cm3（松裝）。熱品質(zhì)喪失溫度如下：5%（325℃），10%（334℃），50%（373℃），95%（409℃）。25℃時(shí)在水、丙酮、甲醇及甲乙酮中的溶解度（g/100g溶劑）均<0.1，在二氯乙烷中為0.1g/100g,甲苯中為0.2g/100g。LD50（大鼠，口服）>2000mg/kg。歐盟對(duì)其完成為了危害性評(píng)價(jià)，用時(shí)10年約1000項(xiàng)實(shí)驗(yàn)，未發(fā)現(xiàn)它對(duì)情況和人類康健有可察覺的影響。

（二）制備

系二苯醚溴化制得。溴化劑可為液溴或氯化溴，罕用催化劑為三氯化鋁，可采用溶劑法或非溶劑法，前者以鹵代烴為溶劑，后者以適量的液溴為溶劑。反響式為：

取溴置于反響瓶中，冷卻至約8℃。裝好氯氣產(chǎn)生裝配，產(chǎn)生的氯氣順次經(jīng)飽和食鹽水和二級(jí)濃硫酸處理后通入反響瓶中，進(jìn)口拔出溴液面如下1cm閣下，同時(shí)稍微攪拌。通氯0.5h。拆去氯氣產(chǎn)生裝配，加強(qiáng)冷卻及攪拌，參加催化劑，繼承攪拌0.5h。在12℃閣下，滴加二苯醚，滴畢升溫至回流，熟化7.2h后蒸出溴，殘存溴用亞硫酸氫鈉的水溶液撤除。掏出固體研磨，用鹽酸煮沸10min。過濾，洗濯，枯燥，用二甲苯和稀氫氧化鈉水溶液精制，得紅色晶體產(chǎn)物，收率可達(dá)95%以上。

（三）利用

   仍然是今朝利用普遍、產(chǎn)量很大的緊張溴系阻燃劑之一，可用于阻燃ABS、HIPS、PP、PE、PA、PC、PBT、PET、PVC、EPDM、熱塑性彈性體、環(huán)氧樹脂、不飽和聚酯、涂料、膠粘劑及紡織品。依據(jù)歐盟頒發(fā)的阻燃劑危害性評(píng)價(jià)申報(bào)，未證明十溴二苯醚對(duì)情況及人類康健無害。2005年10月，RoHS指令賜與DBDPO寬免，但2008年4月，此寬免被歐洲法院以法式有誤被反對(duì)。表1-1～1-3順次是十溴二苯醚阻燃PP、ABS及加強(qiáng)PA66的配方和機(jī)能。
